XGN2B-12 箱型固定式交流金属封闭开关设备


XGN2B-12(Z)型箱式交流金属封闭开关设备,系三相交流50Hz的高压成套开关设备,作为10kV系统接收和分配电能及对电路实现控制保护之用,是广东“正超”的特色产品,广泛用于大中型发电厂、110kV~500kV变电站、配电小区和高层建筑等电力用户,曾荣获"广东省优秀新产品奖"。新一代产品符合用户最新要求,具有金属间隔式开关设备的特点。该设备柜内配用VS1等真空断路器,并已按新标准、最严酷要求通过了全套型式试验。通过了31.5kA/0.5s的内部故障电弧试验,在柜体尺寸不变前提下通过1.1倍额定电流温升试验,实现了低温升、高强度、耐燃弧、高海拔、智能化的重要技术创新。产品质量安全、稳定,深受广大用户的信赖和好评。


◇ 开关柜结构、性能及特点 ◇

柜体为金属封闭组装固定式结构,结构强度达到了IAC级的使用要求。典型方案柜内设有相对独立的断路器室、母线室、电缆室、仪表室,室与室之间及柜与柜之间用接地的金属钢板隔开,可保证运行安全。断路器室、母线室设有独立的泄压通道,柜内发生故障电弧时,燃弧气体会从柜顶泄压排出。开关柜具有完善可靠、独特的防误机械联锁装置:即“防止误分、误合断路器”、“防止带负荷分合隔离开关”、“防止带接地开关(或接地线)送电”、“防止带电合接地开关(或挂接地线)”、“防止误入带电间隔”等"五防"功能;亦可根据用户的具体要求,实现机械和电气双重闭锁及联锁功能,以防止电气误操作事故的发生。电缆室施工和维护方便,可联接多根电缆。开关柜设有完善可靠的接地系统,所有一次电器的金属框架均用铜排与接地母排可靠连接,可确保接地的连续性及运行和检修时的安全。


正常使用条件

海拔高度:不超过1000 m ,高原型不超过2000 m ;

环境温度:上限+40℃,下限-10℃ (允许在-30℃时储运);

相对湿度:日平均不大于95% ,月平均不大于90% ;

地震烈度:不超过8度;

安装场所:没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动。

注:凡超出上述要求范围的,应与制造厂协商确定。

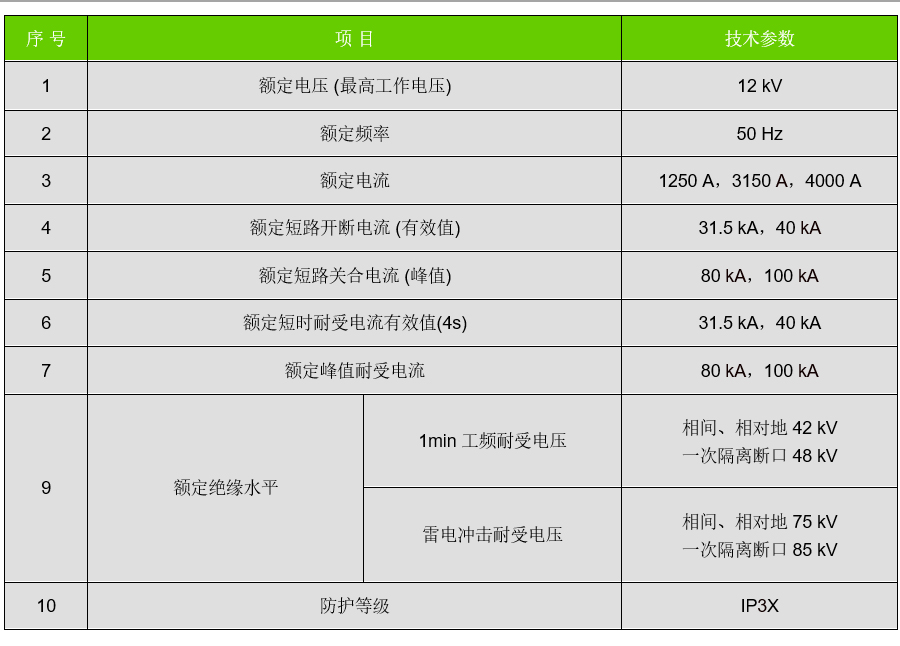

◇ ★ 主要技术参数 ★ ◇
