KYN27-12  智能化铠装移开式交流金属封闭开关设备

产品型号:KYN27-12(Z)

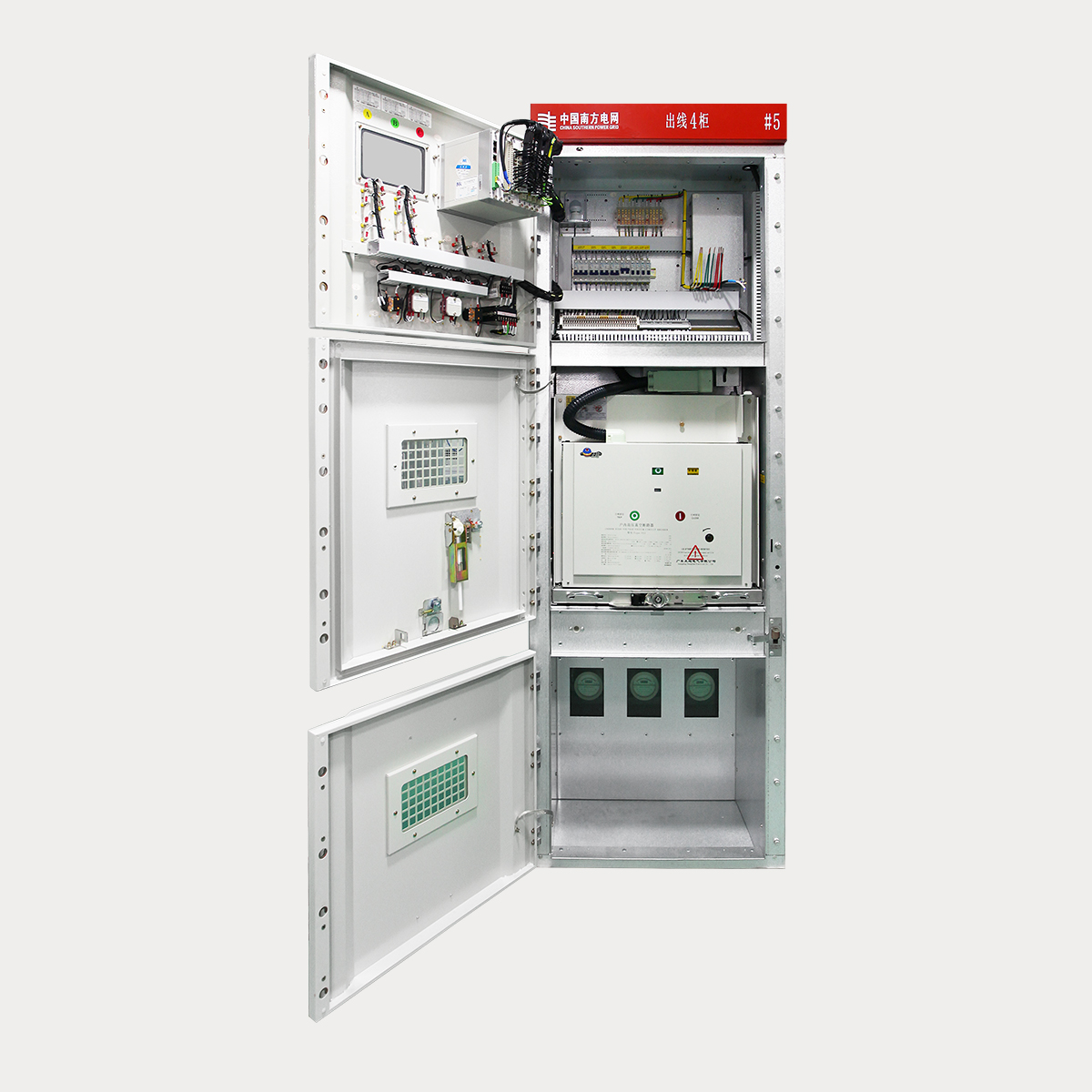

KYN27-12(Z)  智能化金属铠装中置移开式开关设备,系三相交流50Hz的高压成套开关设备,作为10kV系统接收和分配电能及对电路实现控制、保护和监测之用,是广东“正超”的特色产品,广泛用于大中型发电厂、变电站、配电小区和高层建筑等电力用户,曾荣获"广东省级重点新产品证书"。


新一代产品吸收国内外先进技术,符合用户最新需求,柜内可配用VS1/VD4等真空断路器。该产品已按新标准、最严酷要求通过了全套型式试验,大电流柜通过了40kA/1s的内部故障电弧试验,在柜体尺寸不变前提下通过1.1倍额定电流温升试验,实现了低温升、高强度、耐燃弧、高海拔、智能化的重要技术创新。产品质量安全、稳定,深受广大用户的信赖和好评。


◇ 开关柜结构、性能及特点 ◇

KYN27-12(Z)型柜体为组装式结构,断路器室、母线室、电缆室、仪表室,各室间用接地的金属钢板隔开,能有效防止故障的扩大,运行安全可靠。

断路器室、母线室、电缆室均设有独立的泄压通道,发生内部故障电弧时,燃弧气体通过泄压通道迅速释放。

开关柜具有提示性的机械“五防”闭锁及完善可靠、独特的联锁装置,亦可根据用户的具体要求,实现机械和电气双重闭锁及联锁功能。

智能型开关柜的断路器手车可电动推进与抽出,接地刀可电动合、分。

断路器一次静触头活门,在手车推进与抽出过程中自动打开或关闭,检修时活门可以锁定;电缆室安装和维护方便。

开关柜为前检修式结构,靠墙安装时调试在正面进行,检修可从正面进入柜内。

开关柜前后设有防爆观察窗,能方便地观察到断路器分、合闸机械指示和手车在柜内所处位置及高压电缆的终端联接情况。

柜内设有完善、可靠的接地系统和接地标志,一次元器件的金属框架均通过专用的接地铜母排接地,确保运行及检修时的安全 。


正常使用条件

海拔高度:不超过1000m,如有特殊要求,最高可达5000m;

环境温度:上限+40℃,下限-10℃ (允许在-30℃时储运);

相对湿度:日平均不大于95% ,月平均不大于90% ;

地震烈度:不超过8度;

安装场所:没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动。


注:凡超出上述要求范围的,应与制造厂协商确定。



1、 符合南方电网、国家电网“技术规范”的温升(1.1倍Un)、内部故障电弧试验(≥31.5kA/0.5s,最大至40kA/1s)和凝露污秽等要求,具备抗燃弧能力和低温升效果,并经型式试验和2016年南网抽检验证合格;

2、 配置电动底盘车及电动接地开关的智能型开关柜已通过电动操作机械寿命性能型式试验,并已在广东110kV广州尖峰变、贵州110kV金阳将军变、青坪变等项目安全可靠运行;

3、 通过海拔高度5000m的型式试验,已在贵州、云南等高海拔地区广泛使用,运行安全、稳定、可靠。

4、 20年来积累了丰富的研发、设计、制造经验,KYN27-12产品不断创新改进,已获实用新型专利技术18项,是“广东省高新技术产品”;

5、 2016年在南网供货运行的10kV开关柜设备保有量高达16545台,排名第一,占全网运行设备总数12.01%;运行故障率最低,仅为0.024次/百台年;2017年在南网供货运行的10kV开关柜设备保有量为21936台,较2016年增长了5391台。

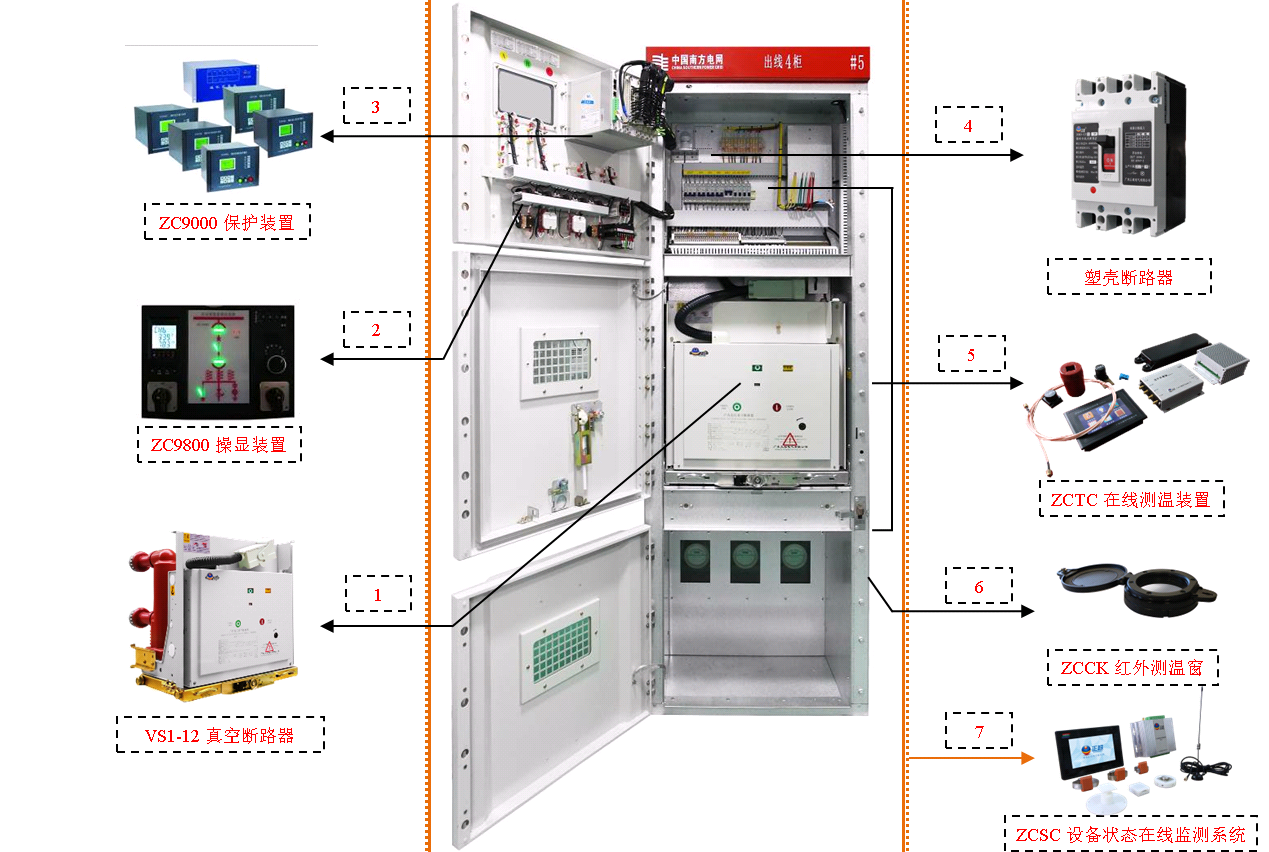

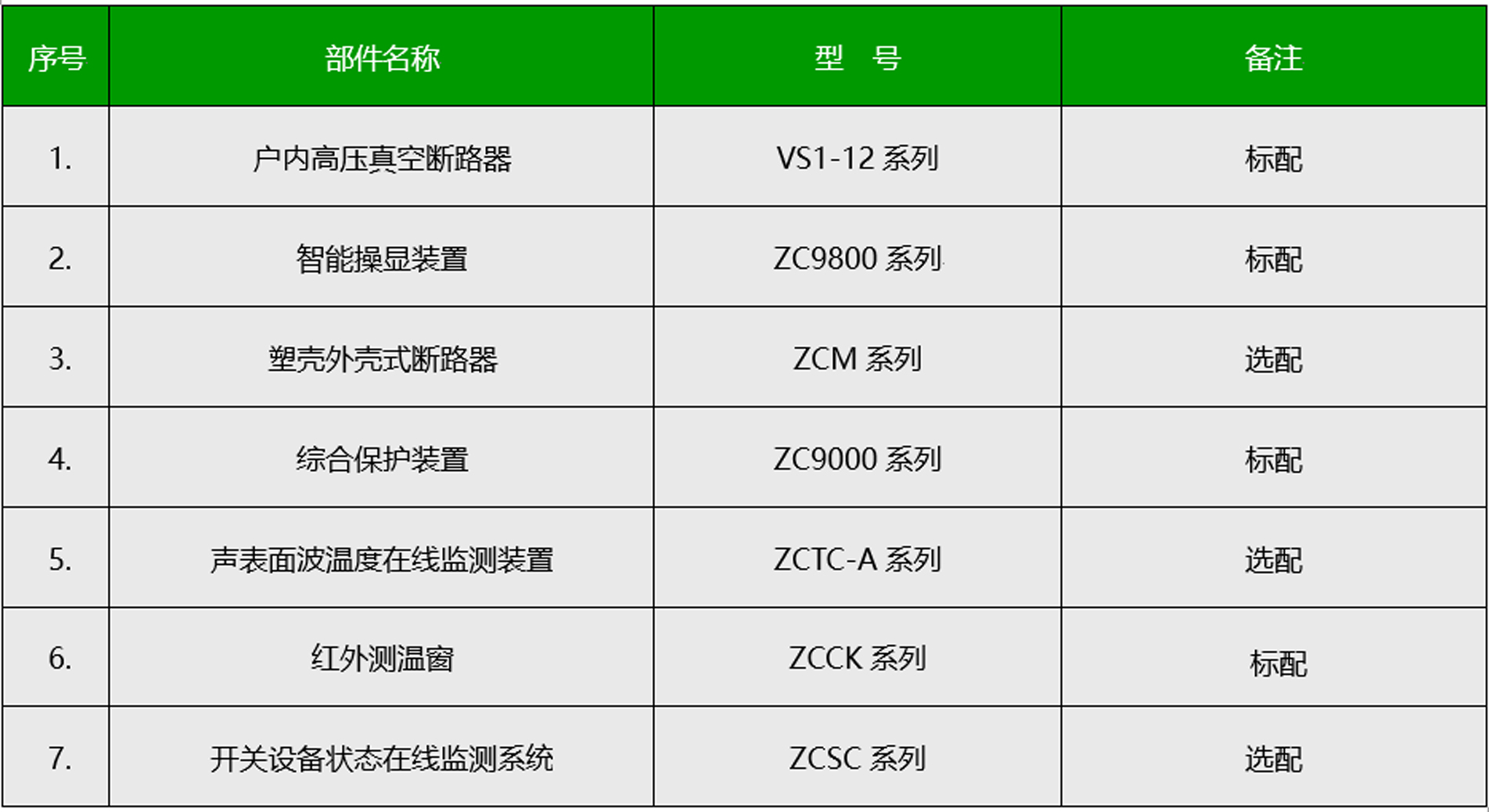

6、 可选配正超自主品牌主要一二次电气元件和新技术新材料,实现智能功能升级:

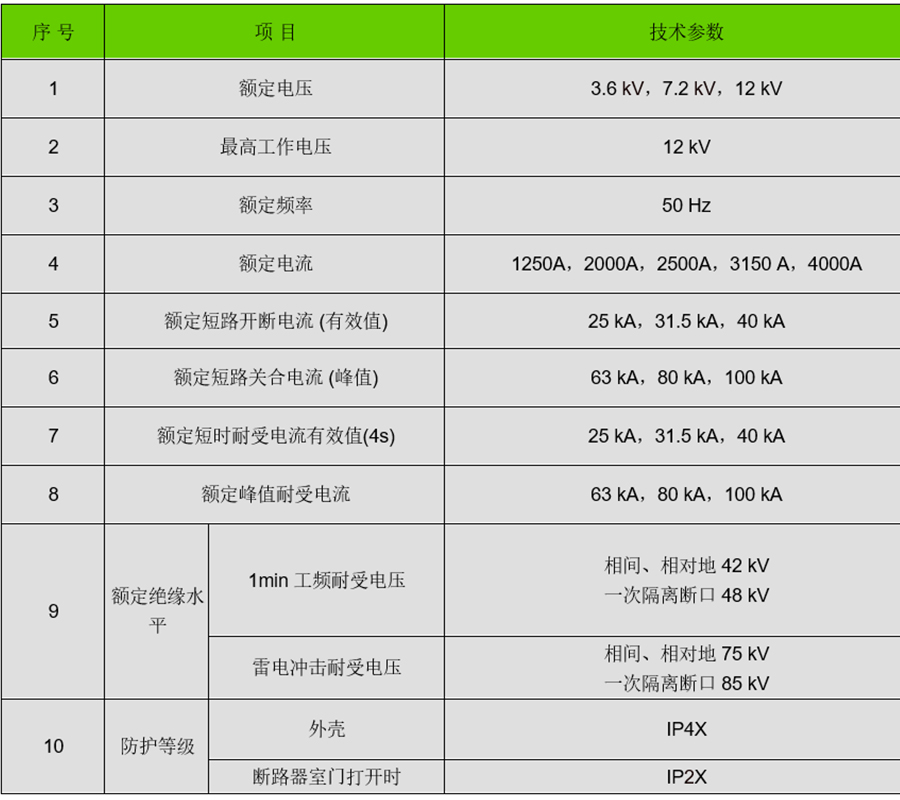

◇ ★ 主要技术参数 ★ ◇



大超小超
