ZCTC-A声表面波温度在线监测装置采用最新的微处理器、数字信号处理技术、声表面波技术设计而成，可取代大量传统的红外、光纤及有源无线测温设备，用以实现电气一次设备的温度在线监测，为电气一次设备的维护与检修提供科学依据。无源无线测温设备的SAW温度传感器是基于声表面波测温原理，其无源无线的测温方式，有效的解决了传统测温技术在安全性、可靠性、稳定性、实用性等方面存在的问题。

测量原理

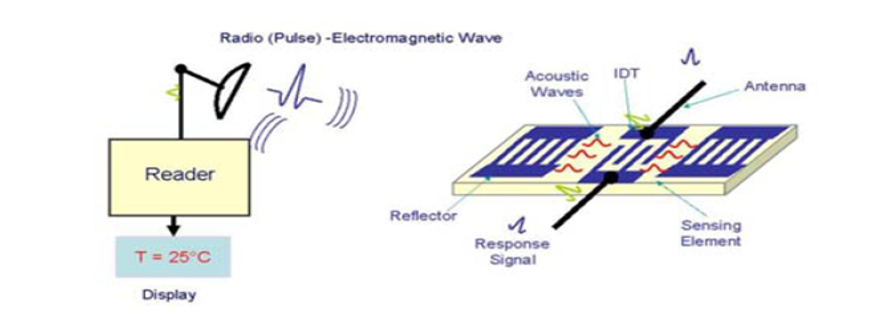

采用特殊设计的声表谐振器（SAW），当有一个固定频率的电波输入到声表谐振器，谐振器输出的电波信号频率会随着谐振器感受到的环境温度的变化而变化，利用它的这个特性，通过采集谐振器的输出频率，就可以换算出谐振器对应的环境温度，达到测量环境温度的目的。声表谐振器具有无源、单调、重复性好、线性度好的优点。

主要特点

双32位机系统，系统冗余大；温度采集功能采用32位DSP处理器，程序在片内运行，速度快、可靠性高；

温度传感器采用双芯片设计，能有效增强信号，保证信号稳定性，同时能解决在极端情况下由于柜体轻微变形引起的“多径效应”注；

采用Modbus通讯协议，可与后台通讯，实现温度在线监测、温度告警和对时等功能；

无线方式温度数据采集，测温最高可达160℃，安全性好、量程大、精度高；

SAW温度传感器体积小安装方便灵活不受开关柜结构和空间影响；

SAW温度传感器采用无源方式工作，安装成功后基本无需维护；能工作在强磁、强电、粉尘等各种恶劣的运用场合。

注：多径效应（multipath effect）是指电磁波经过不同路径传播后，各回波分量到达接收端时间不同，按各自相位相互叠加而造成干扰，使得原来的信号失真，或者产生错误。
