SGZ型组合式交流低压关柜

SGZ型组合式交流低压关柜,系三/ 四相交流、50Hz的低压成套开关设备,是“正超”在GCS型低压抽出式开关柜及SGF、GGD型低压固定式开关柜的基础上,吸收西门子授权本公司SIVACON 8PT型低压柜的先进技术

SGZ型交流低压成套开关设备

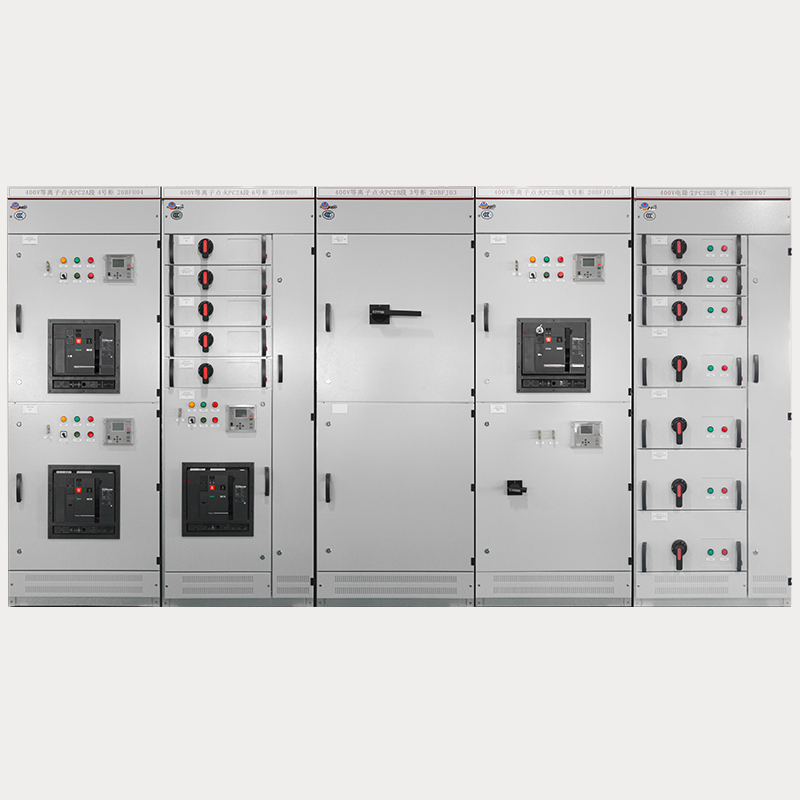

  SGZ型组合式交流低压关柜,系三/ 四相交流、50Hz的低压成套开关设备,是“正超”在GCS型低压抽出式开关柜及SGF、GGD型低压固定式开关柜的基础上,吸收西门子授权本公司SIVACON 8PT型低压柜的先进技术,经不断创新设计的低压成套开关设备,兼容固定式结构与抽出式结构,具有结构新颖,分断能力高,动热稳定性能好,运行安全可靠,安装维修方便的特点,可配置智能化接口装置。产品已广泛应用于大中型发电厂(1000MW及以下机组)、35kV~500kV变电站、石油化工和国际工程等,可适用于沿海高潮湿、高盐雾等特殊气候条件使用。产品于2003年5月获得“中国国家强制性产品认证(CCC)证书”。



◇ 开关柜结构、性能及特点 ◇

  柜体为拼装结构,机械强度高。固定式结构与抽出式结构组合方案灵活,电缆可从柜底部和/或柜顶部进出柜体。柜体分为母线室、功能单元室、电缆室等区域,各功能单元室间采用接地的金属隔板隔开,能有效地防止故障的扩大。柜内电气元件的空气间隙和爬电距离大,绝缘强度高,动、热稳定性能好。

  PC柜抽出式断路器与MCC柜抽屉型均具有接通、断开、试验、隔离和抽出位置,抽屉在接通、断开、试验、隔离位置时自动定位和锁定,解除定位后方可进入下一个位置。

  开关柜可配置智能化接口装置,与现场总线或通过适配器与DCS以太网相连,可在操作站进行监控操作。

  开关柜通常为不靠墙安装,双面维护。柜体防护等级高,前部可加装钢化玻璃防护门。柜体表面处理工艺先进,具有防潮湿、防霉变、防盐雾、耐腐蚀性能。


◇ 正常使用条件 ◇

海拔高度:使用地点海拔不超过2000m ;

环境温度:上限+40℃,下限-5℃ ,日平均气温不高于35℃;

相对湿度:日平均不大于95% ,月平均不大于90% ;

地震烈度:不超过8度;

安装场所:没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动。

注:凡超出上述要求范围的,应与制造厂协商确定。





1、 我公司低压开关柜全系列已通过全套型式试验:

低压开关柜的6300A、4000A、3200A、2000A、1600A全部电流等级均已通过型式试验。

低压开关柜已通过35kA/0.3s耐内部故障电弧型式试验。

低压开关柜已通过抗震试验(水平加速度1.09g、垂直加速度0.26g)。

2、 我公司低压开关柜经广东电网公司2017年专项抽检验证合格。

3、 已获发明、实用新型等专利10项。

4、 低压开关柜于2014年通过由广东省科技厅组织的科技成果鉴定,达到国内先进水平,并获省级科学技术奖励二等奖,是“广东省高新技术产品”。

5、 低压开关柜技术性能符合核电行业技术标准要求,获得国家核安全局颁发的民用核安全设备设计许可证、制造许可证。

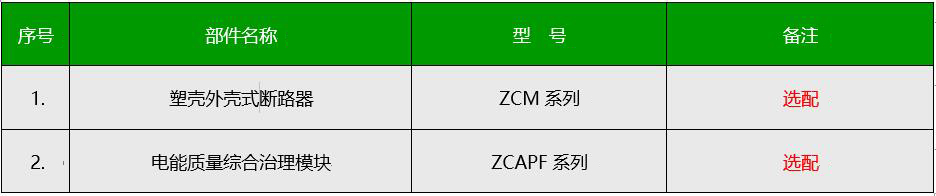

6、 可选配正超自主品牌主要一二次电气元件和新技术新材料,实现智能功能升级:


参数

大超小超
