SGZ-H-K3核极(安全级)低压抽出式成套开关设备是根据国内外核电厂电气设备设计规范和运行经验而研制的新型低压成套开关柜,适用于核电厂380VAC低压配电系统,作为安全级电气或仪控设备电源分配之用。设备采用模数化设计,具有电气方案组合灵活、安装维护方便等特点。

设备按照核电厂安全级电气设备相关标准和CPR1000+压水堆核电站核岛低压电气设备技术要求,通过了基准电气性能、抗地震性能及内部故障电弧等型式试验。

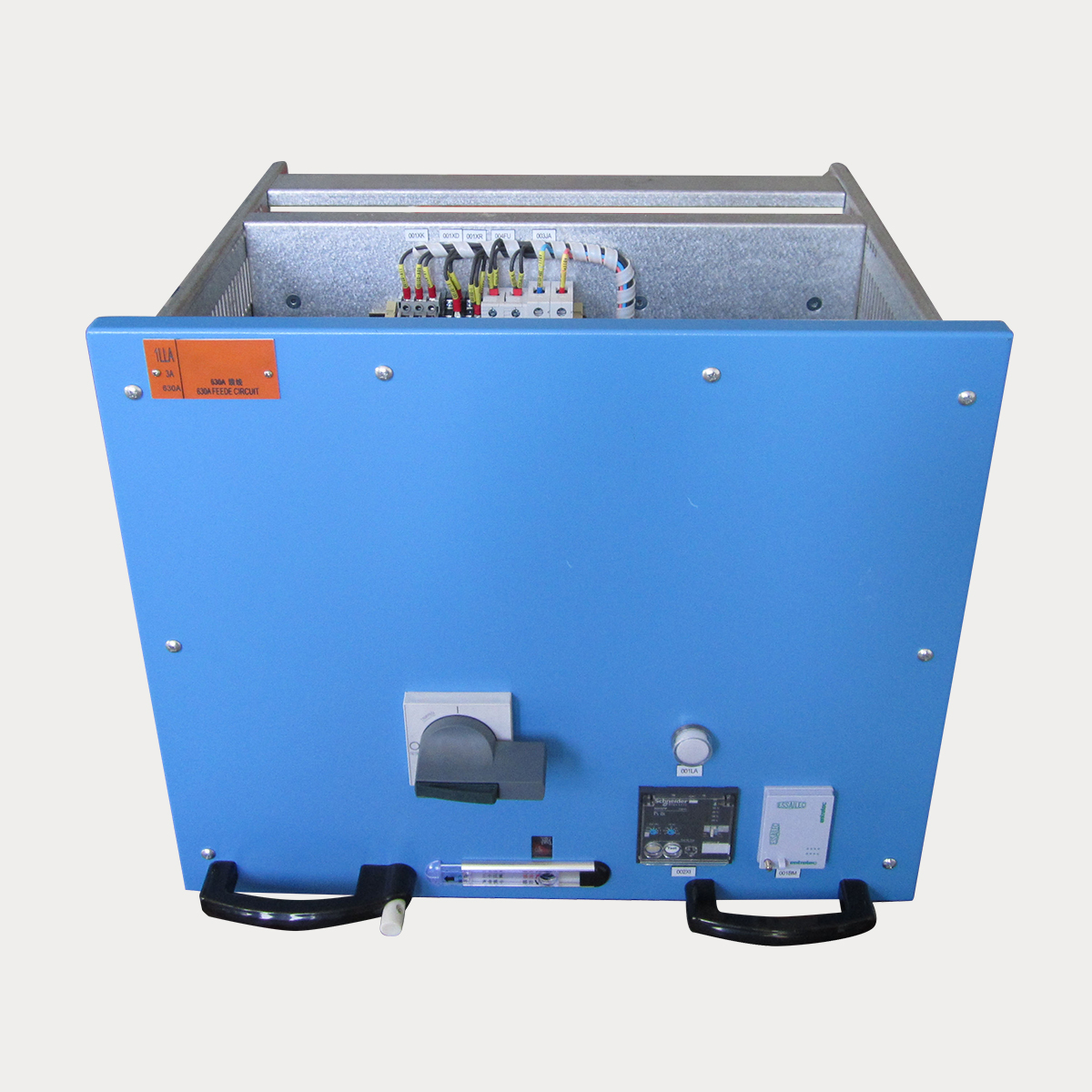

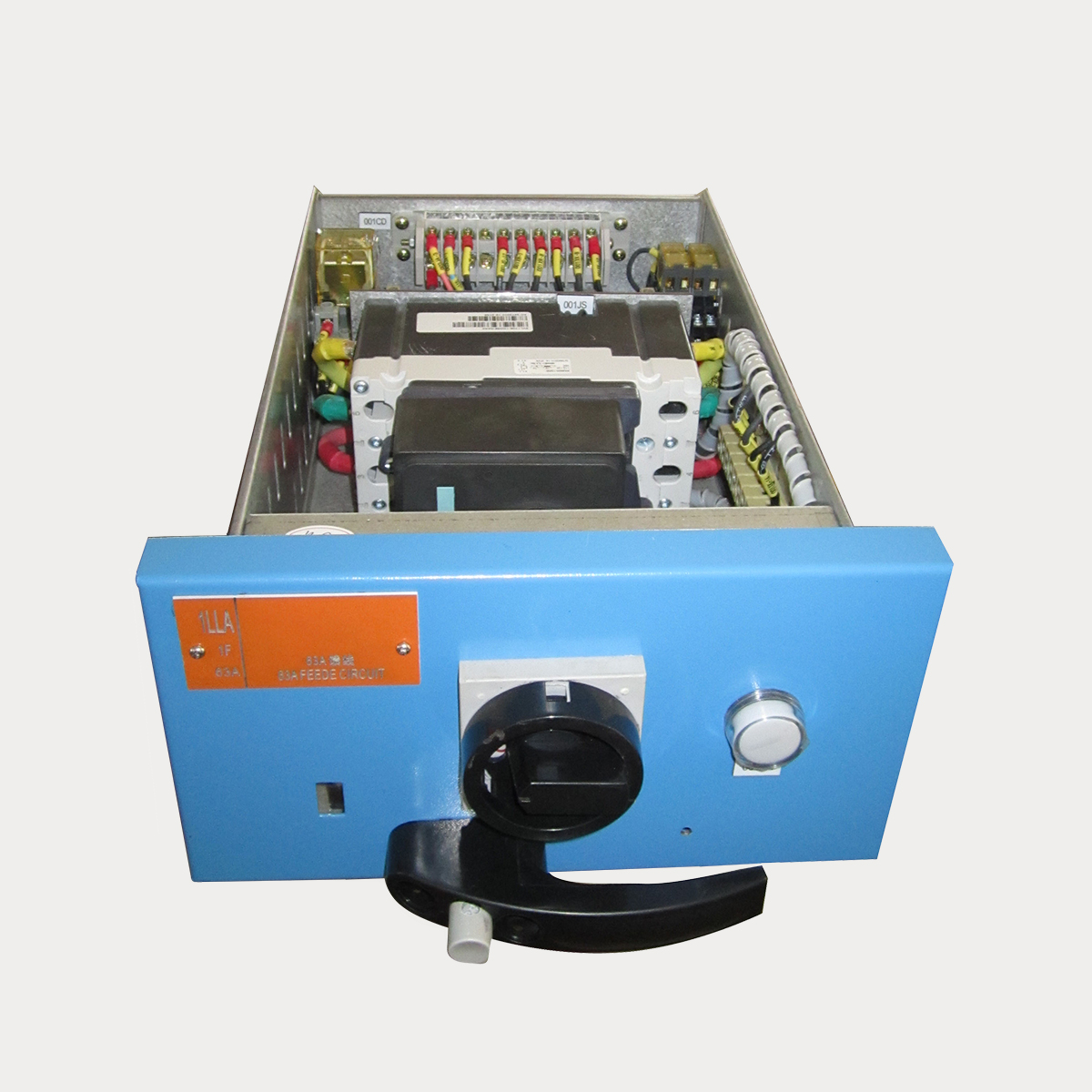

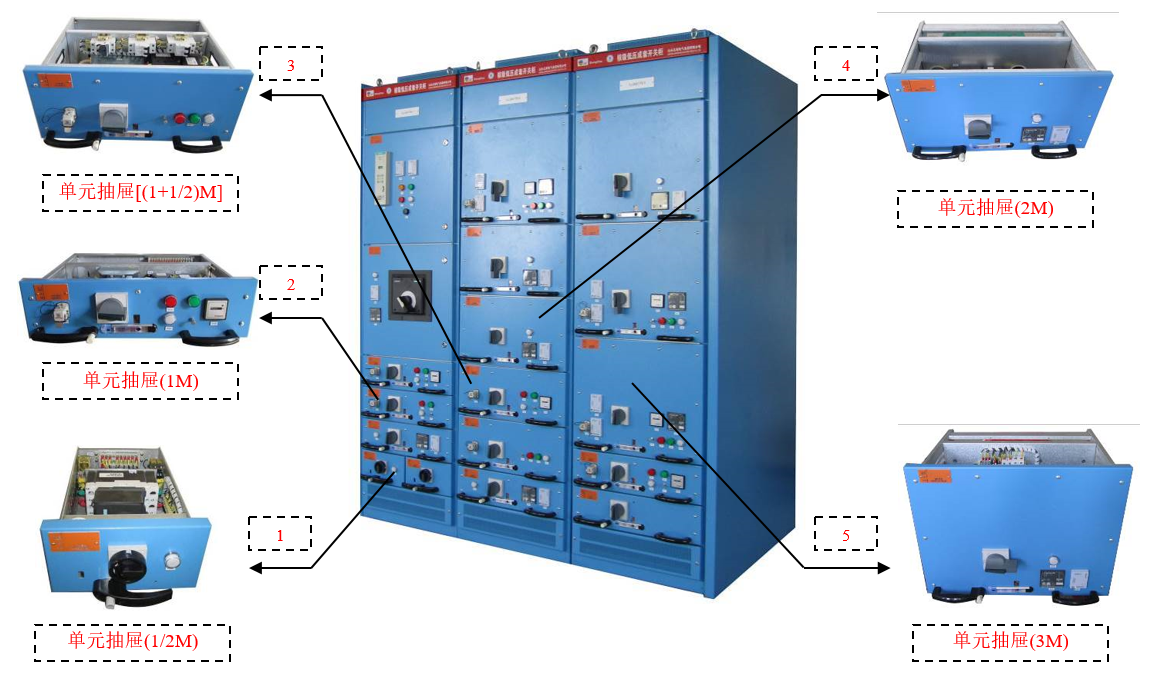

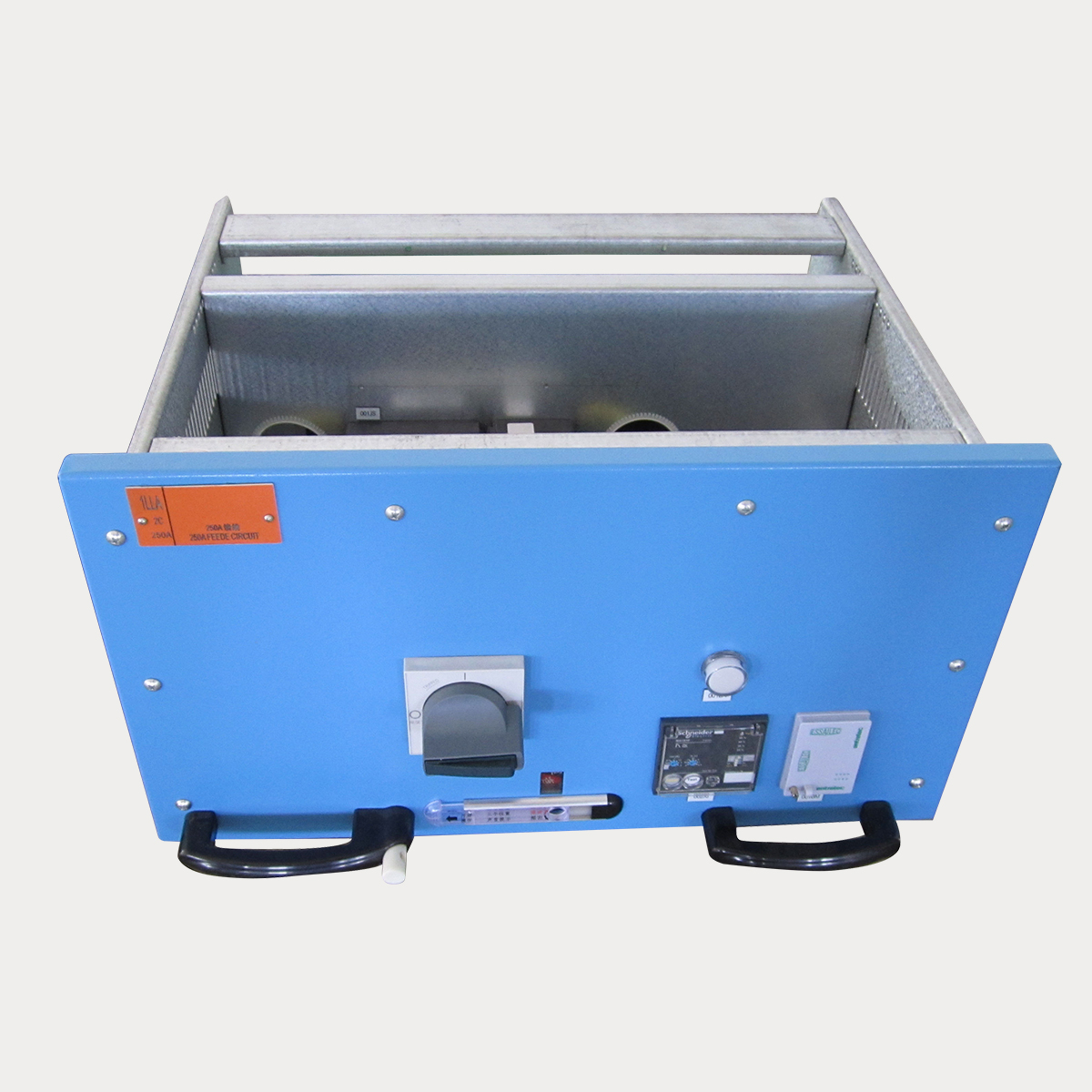

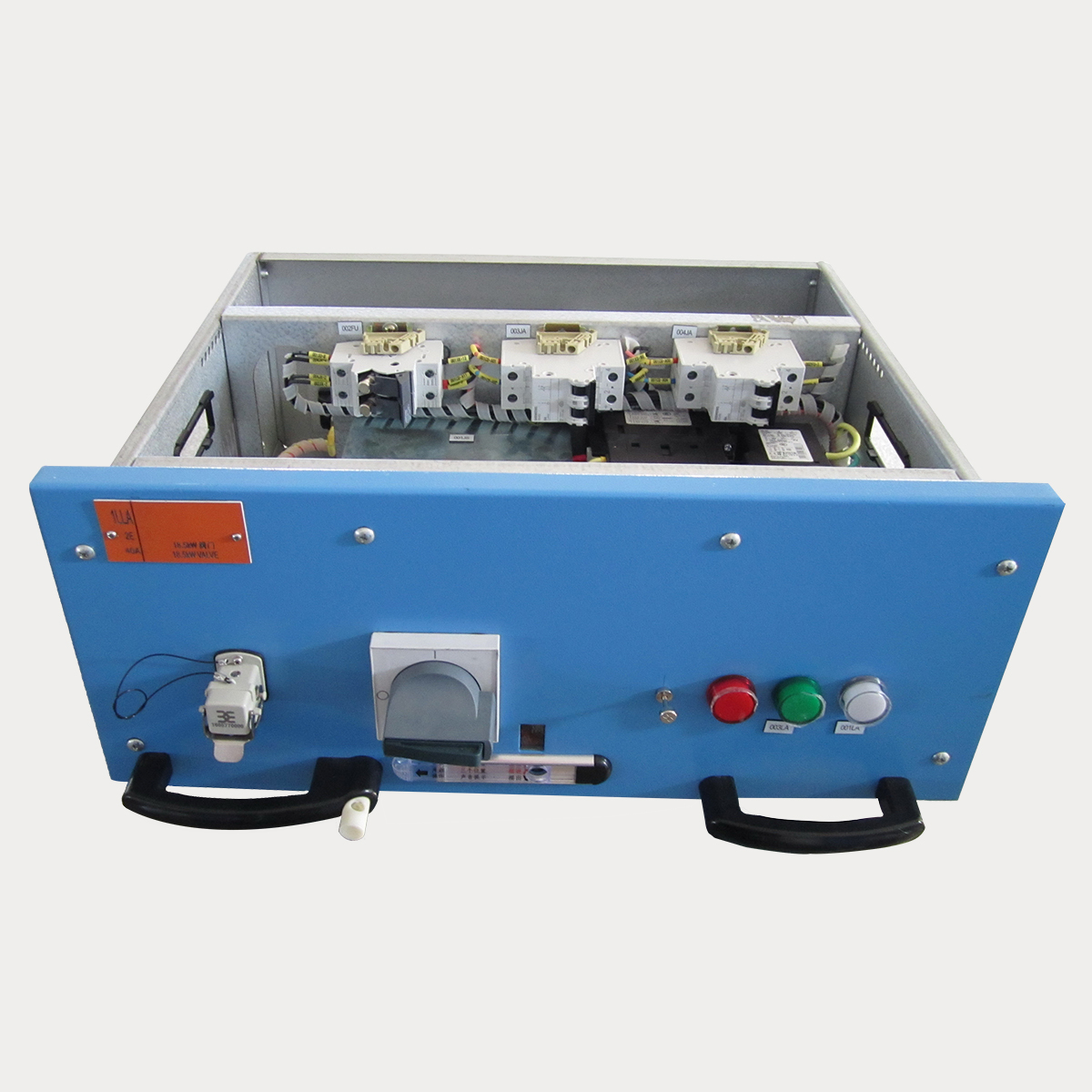

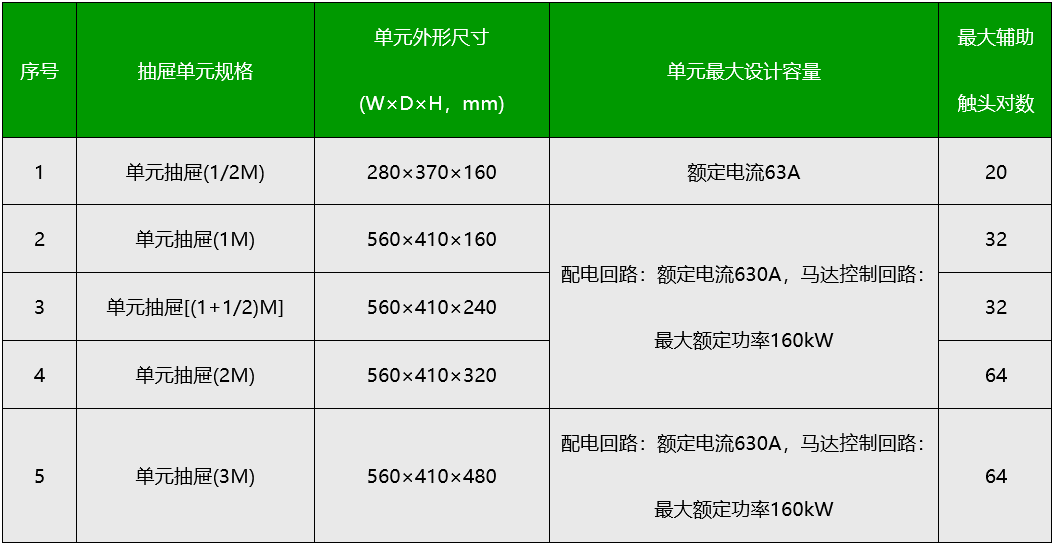

设备采用拼接和局部焊接组装而成,设备各隔室(包括:母线室、电缆室、小母线室、功能器件室)之间均采用金属钢板分隔。抽屉单元具有明显的“连接”、“试验”、“分离” 位置和锁定装置,可确保设备运行及维护人员的安全。





产品符合的主要标准及规范

GB 7251.1-2005 《低压成套开关设备和控制设备 第1部分:型式试验和部分型式试验成套设备》

GB/T 13625- 1992 《核电厂安全系统电气设备抗震鉴定》

GB/T 12727-2002《核电厂安全系统电气设备质量鉴定》

RCC-E 2005    《压水堆核电站核岛电气设备设计和建造规则》

IEEE323-2003  《Standard for Qualifying Class 1E Equipment for Nuclear Power Generating Stations》

IEEE 344-2004  《Recommended Practice for Seismic Qualification Of Class 1E Equipment for Nuclear Power Generating Stations》


产品使用环境条件

海拔高度        低于2000m

环境温度        -5℃~+40℃ ;日平均温度 ≤35℃ ;

相对湿度        相对湿度可达到100%。



1、 公司获得国家核安全局颁发的“民用核安全设备设计许可证”、“民用核安全设备制造许可证”,是华中、华南地区唯一获得此证的企业。许可范围涵盖1E级交流低压开关柜。

2、 公司“广东省重大战略产业发展专项—核电站安全级低压成套开关设备开发项目”的承担和实施单位,在低压柜产品可靠性、安全性方面有多项重大技术突破。核安全级产品已于2011年11月按照核电行业技术标准要求通过全套型式试验,并通过科技成果鉴定:

电气性能试验、抗地震性能试验;

内部故障引弧试验(35kA/0.3s);

产品通过广东省科技成果鉴定,荣获省科技成果奖、汕头市科学技术一等奖等荣誉。

3、 产品已获发明、实用新型等专利8项,是“广东省高新技术产品”。




产品主要技术参数


序 号

项 目

技术参数

1

额定电压

380 V

2

额定绝缘电压

660 V

3

额定频率

50 Hz

4

额定电流

水平母线额定电流

 2000 A

垂直母线额定电流

1000 A

5

额定短时耐受电流

  35 kA/1s

6

额定峰值耐受电流

 73.5 kA

7

外壳防护等级

IP31以上

8

机械碰撞防护等级

IK07

9

内部燃弧

电流

35kA

持续时间

0.3s

10

抗地震性能

反应谱

核岛电气厂房7.00mm

次数

5OBE/1SSE

持续时间

30s

阻尼比

5%

11

外形尺寸(宽X深X高)

600mmX1000mmX2200mm
