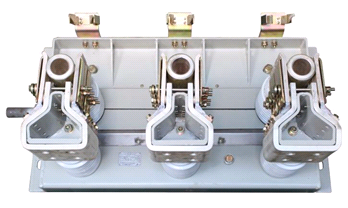

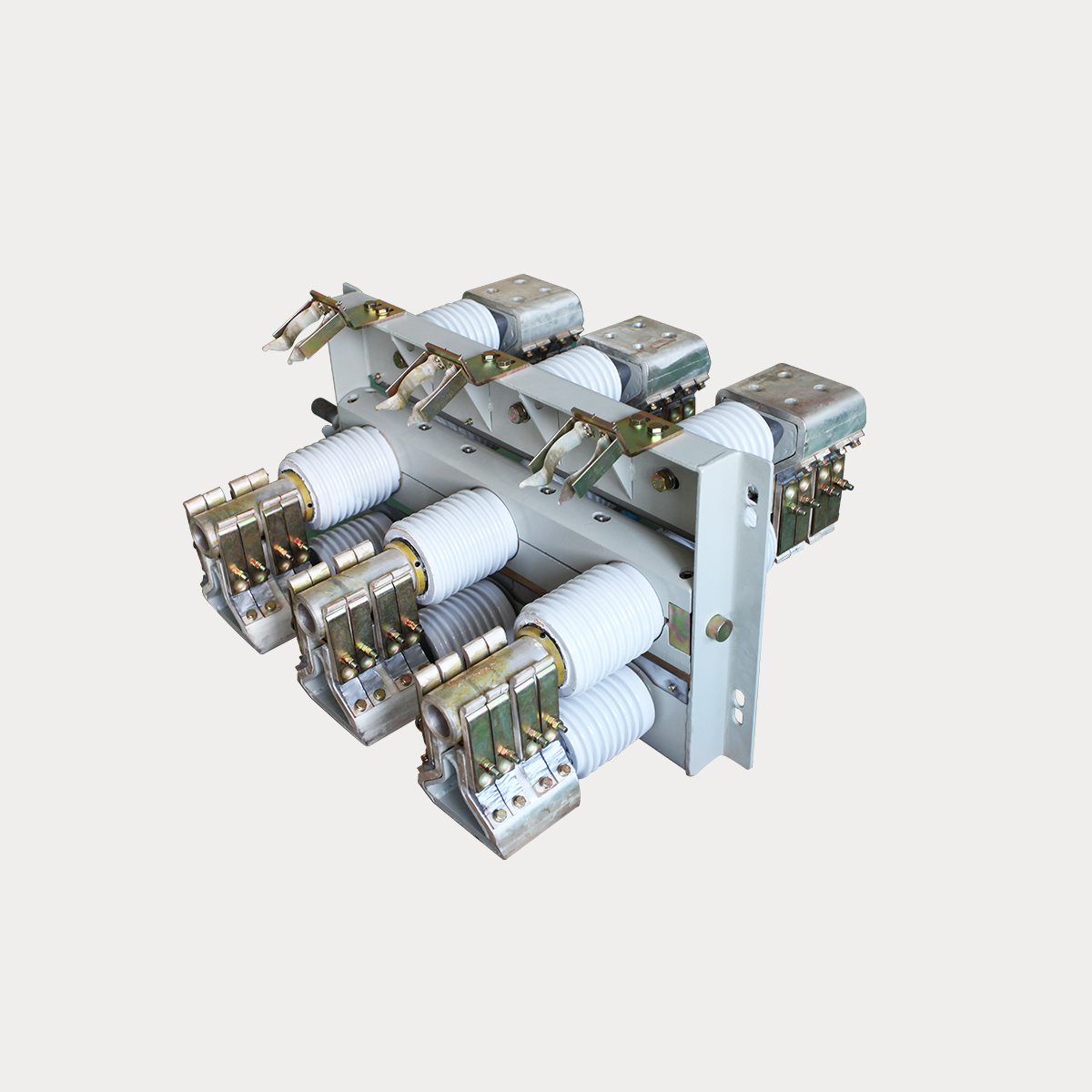

GN30-12改进型户内高压隔离开关
  • GN30-12改进型户内高压隔离开关
  • GN30-12改进型户内高压隔离开关

GN30-12改进型户内高压隔离开关


GN30-12改进型户内高压隔离开关通过下述五方面创新技术改进:


通过下述五方面创新技术改进:

✧原工字形底座改进采用高纯度铜材机加工成形,增强导电率;

✧增加静触头载流截面;

✧增加动触刀载流截面;

✧静触头触指和支座间增加同截面可调节连接,改进浮点接触导电差的缺点;

✧隔离开关框加改为不锈钢框架,降低框架涡流发热。


改造方案通过型式试验及现场验证,效果显著,具有以下优点:

✧采用电解铜板机加工成形底座,替代原有铸铜工字形底座,提高了静触头整体的导电率;

✧改善了触片和底座的连接结构,使隔离触头在长期运行过程中有足够的导电能力,连接结构处不会温升过高;

✧增大了触片的导电截面,确保触片具有足够的载流截面;

✧增大动触刀的导电截面,确保动触刀具有足够的载流截面;

✧保留了原设计触片可动连接的优点,增加的可调节连接对触片的自由度没有影响,触片和动触刀筒的配合仍具有一定的自校正能力,也保证在合、分闸操作时触片的弹性结构,使触片和动触刀筒在合、分闸过程不会出现过大的摩擦力。这种结构既保证操作力不会过大,又不会出现触片和动触刀摩损。

✧采用不导磁不锈钢材料制作框架,消除运行中的涡流效应发热。

✧保留原设计的可调节连接结构,在保证设计的触指接触压力下,不增大操作力。

✧不改变原设计的触头外形尺寸,现场在运行隔离开关进行改造时,可以直接替换静触头,方便现场改造,缩短停电时间。



GN30-12改进型户内高压隔离开关通过下述五方面创新技术改进:


通过下述五方面创新技术改进:

✧原工字形底座改进采用高纯度铜材机加工成形,增强导电率;

✧增加静触头载流截面;

✧增加动触刀载流截面;

✧静触头触指和支座间增加同截面可调节连接,改进浮点接触导电差的缺点;

✧隔离开关框加改为不锈钢框架,降低框架涡流发热。


改造方案通过型式试验及现场验证,效果显著,具有以下优点:

✧采用电解铜板机加工成形底座,替代原有铸铜工字形底座,提高了静触头整体的导电率;

✧改善了触片和底座的连接结构,使隔离触头在长期运行过程中有足够的导电能力,连接结构处不会温升过高;

✧增大了触片的导电截面,确保触片具有足够的载流截面;

✧增大动触刀的导电截面,确保动触刀具有足够的载流截面;

✧保留了原设计触片可动连接的优点,增加的可调节连接对触片的自由度没有影响,触片和动触刀筒的配合仍具有一定的自校正能力,也保证在合、分闸操作时触片的弹性结构,使触片和动触刀筒在合、分闸过程不会出现过大的摩擦力。这种结构既保证操作力不会过大,又不会出现触片和动触刀摩损。

✧采用不导磁不锈钢材料制作框架,消除运行中的涡流效应发热。

✧保留原设计的可调节连接结构,在保证设计的触指接触压力下,不增大操作力。

✧不改变原设计的触头外形尺寸,现场在运行隔离开关进行改造时,可以直接替换静触头,方便现场改造,缩短停电时间。
